50*290 레벨 게이지 자기 플랩 플로트 볼

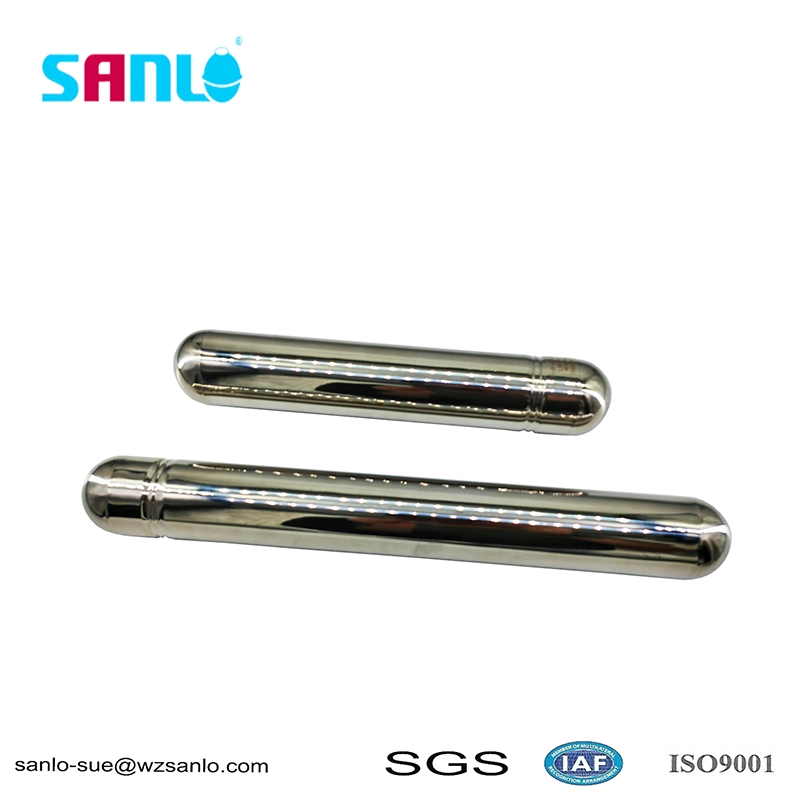

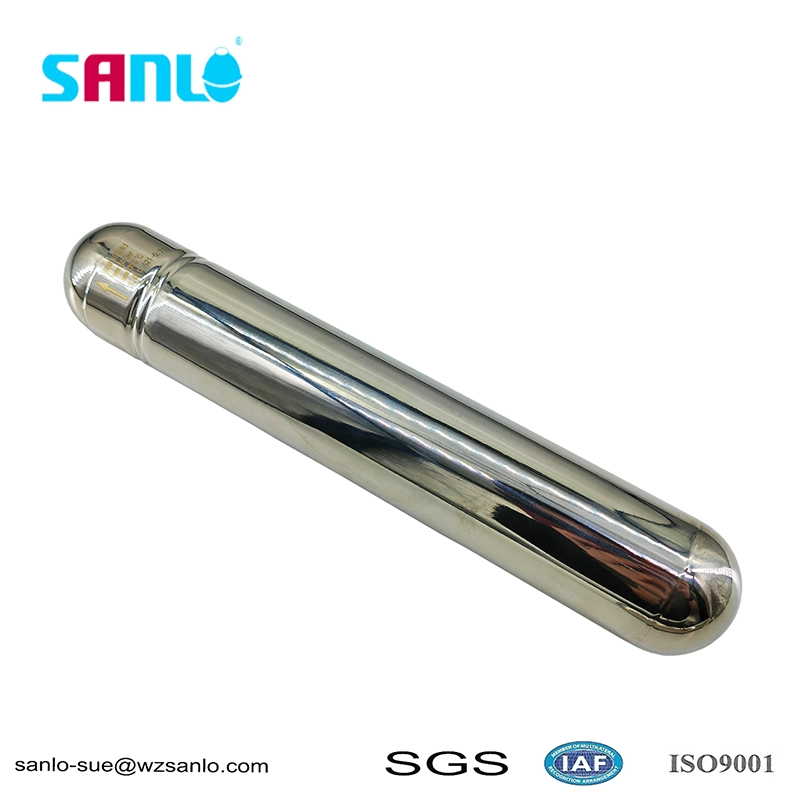

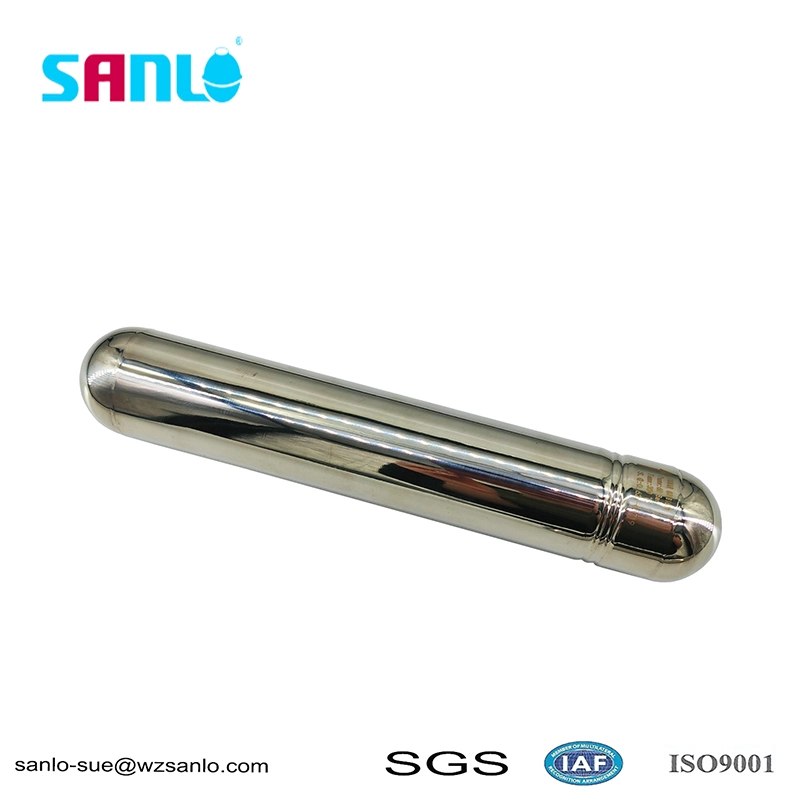

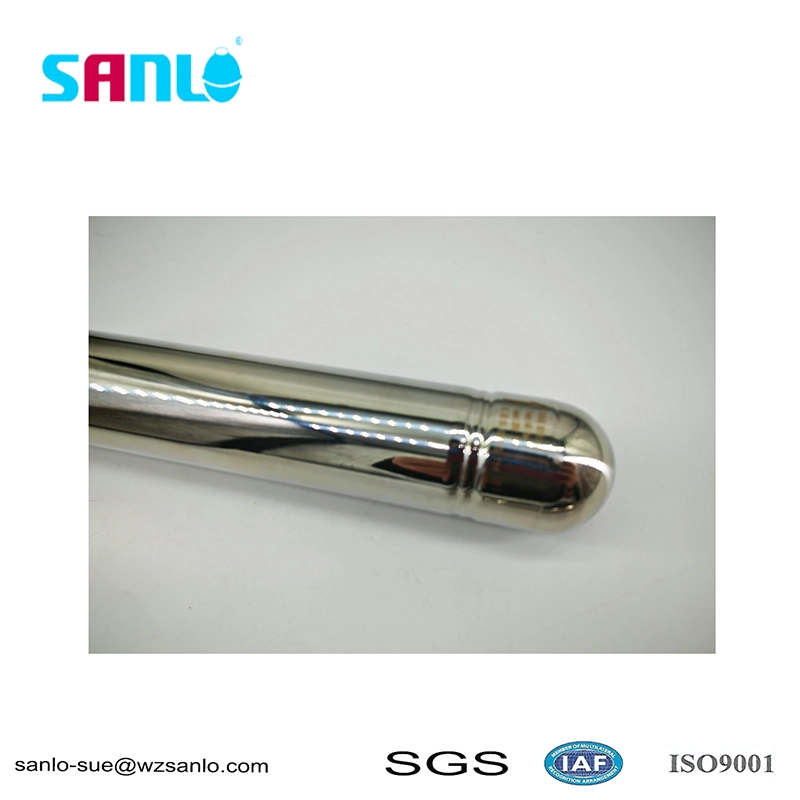

50*290 레벨 게이지 자기 플랩 플로트 볼은 전체적으로 가느다란 원통형 구조로, 양쪽 끝이 용접 및 밀봉된 반구형 헤드가 있습니다. 용접 이음매는 잘게 연마되고 광택이 나며 매끄럽고 매끄러운 표면을 가지며 걸거나 스케일링이 쉽지 않습니다. 표준 사이즈는 외경 50mm, 전체 길이 290mm입니다. 캐비티 내부에는 영구자석강을 포장할 수 있는 공간이 확보되어 있으며 기공 없이 완전히 밀봉되어 매체가 내부로 침투하는 것을 방지합니다. 매끄러운 외벽은 액체 리프팅 공정 중 저항이 낮고 원활하게 작동하며 탱크 액체의 난류로 인해 이탈하거나 막히지 않아 안정적이고 신뢰할 수 있는 액체 레벨 표시를 보장합니다.

재료 및 성능 장점

본체는 액체의 부력 요구 사항을 충족하는 밀도를 갖춘 고품질 316L 스테인레스 스틸 원료로 만들어졌습니다. 산과 알칼리, 부식, 수증기 산화에 강하며 물, 기름, 부식성이 약한 화학 매체에서 오랫동안 사용할 수 있습니다. 일반 탄소강 플로팅 볼에 비해 수명이 크게 연장됩니다.

1. 강력한 밀봉: 두 개의 끝 헤드가 완전히 용접되어 물 유입, 변형 및 고장을 방지하기 위해 공장을 떠나기 전에 고압 기밀 테스트를 거칩니다.

2. 정확한 부력: 50 × 290의 고정된 부피와 자체 중량으로 부력 매개변수가 표준화되고 검증되었으며 액체 레벨의 작은 변화에도 신속하게 반응할 수 있습니다.

3. 안정적인 자기 전도성: 내부에 밀봉된 고강도 영구 자석이 자력으로 실린더 벽을 관통하여 외부 자기 플립을 안정적으로 구동하여 기계적 마모 없이 비접촉 현장 액체 레벨 표시를 달성하고 본질적으로 안전하며 방폭형이며 가연성 및 폭발성 매체가 있는 저장 탱크에 적합합니다.

작동 원리

플로팅 볼은 측정된 액체보다 낮은 전체 밀도에 의존하며 저장 탱크 내부의 액체 레벨 높이에 따라 동시에 위아래로 떠 있습니다. 내장된 영구 자석 소스는 플로트 변위와 함께 이동하며 자기 결합 효과를 활용하여 액체 레벨 게이지 외부에 있는 이중 색상 자기 플립 패널을 구동하여 한 줄씩 뒤집습니다. 공백 및 컬러 플립 패널은 명확한 경계를 형성하며 현장 직원은 외부 전원 공급 없이 현재 액체 레벨 높이를 직관적으로 확인할 수 있습니다. 구조가 간단하고 유지관리가 쉽습니다.

생산 품질 보증

제품은 프로세스 전반에 걸쳐 ISO9001 품질 관리 시스템을 따르며 각 제품에는 원자재 인증 및 테스트 보고서가 있습니다. 각 플로트 볼은 수압 누출 감지, 부력 보정, 자기 강도 샘플링이라는 세 가지 주요 프로세스를 거쳐야 합니다. 치수 공차는 엄격하게 제어 가능하며 호환성이 강합니다. 실린더 구조를 변경하지 않고도 동일한 사양의 수입 또는 국내 마그네틱 플랩 레벨 게이지의 원래 플로트 볼을 직접 교체할 수 있습니다.
