SUS316L 플로팅 볼

SUS316L 플로팅 볼-45*180이 제품은 이전의 50*210 레벨 게이지 플로트와 유사하며 크기가 더 작고 광택 마감 처리되어 있습니다. 압력도 고객 요구 사항에 따라 생산되며 외관이 더욱 아름답습니다. 플로트 볼의 내압성을 높이기 위해 구형 레벨 게이지 플로트 볼은 볼 본체에 링 보강재가 있습니다. 실제로 볼 바디에 링 보강재를 적용하는 것은 올바르지 않습니다. 링 보강재를 착용하면 압력이 증가하지 않지만, 과도한 압력으로 인해 플로트 볼이 링 보강재에 쉽게 가라앉아 더 잘 작동할 수 없게 됩니다. 일체화 처리를 완료한 후 볼바디 내부를 보강하여 압력에 강하고 심미성을 더욱 높였습니다.

생산설비：

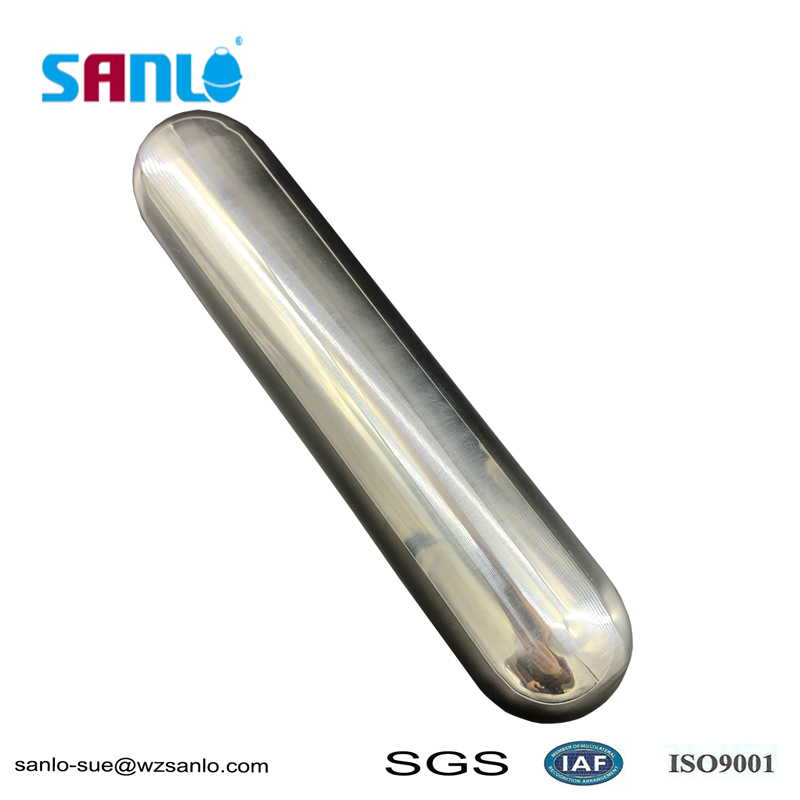

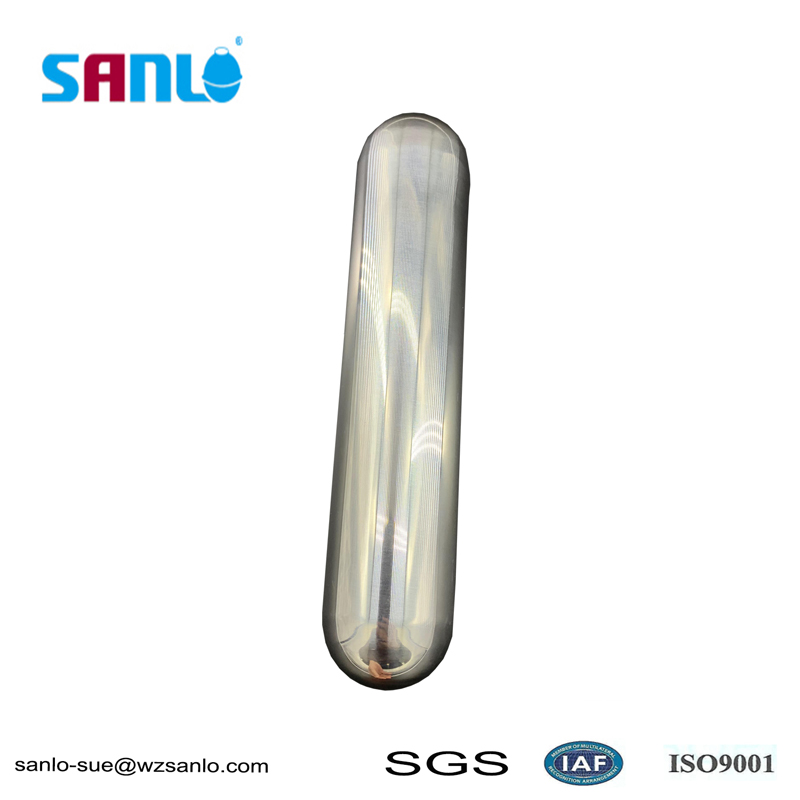

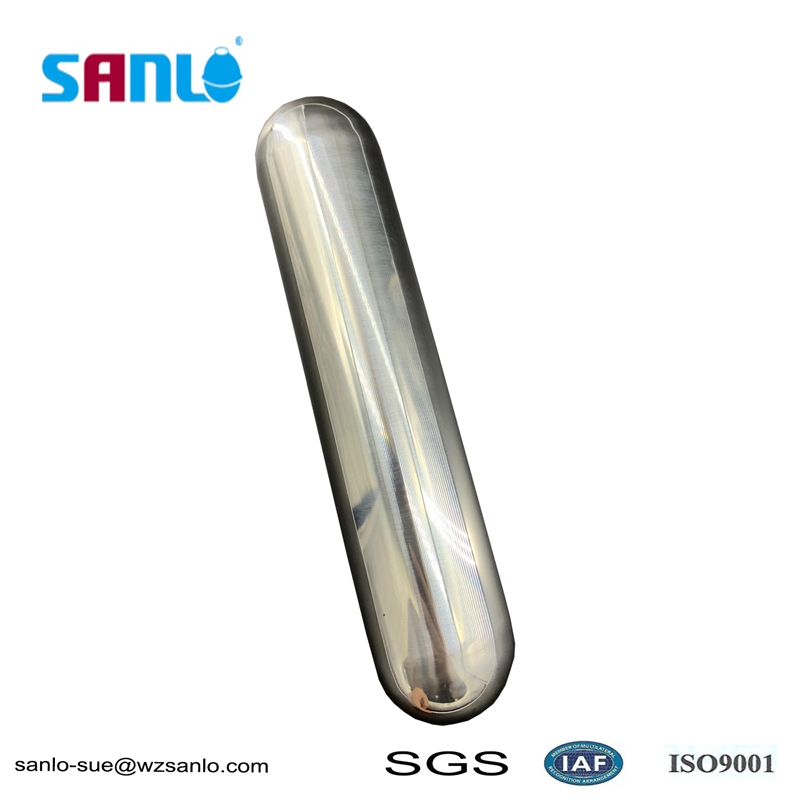

실물 사진：

SUS316L 플로팅 볼-45*180의 특징 및 응용

SUS316L 플로팅 볼-45*180 레벨 스위치/레벨 게이지/레벨 게이지 자기 플랩에서 작동합니다. 액체 레벨 게이지가 수위 제어 균형을 달성하는 데 도움이 됩니다. 자기부상볼이 액체 수위의 변화에 ​​따라 파이프라인을 따라 상하로 부유할 때, 부상볼 내부의 자성강이 센서의 해당 위치에 있는 리드 튜브를 끌어당겨 전체 저항(또는 전압)의 변화를 일으킵니다. 센서. 그런 다음 송신기는 변경된 저항(또는 전압) 신호를 4-20mA 전류 신호 출력으로 변환합니다. XMT 시리즈 디지털 제어 장비(또는 DSB 유형 광학 컬럼 디지털 디스플레이 장비)를 선택하여 액체 레벨을 원격으로 측정할 수 있으며 디스플레이 장비에 상한 및 하한 경보를 설정하여 액체 레벨의 위치 제어를 달성할 수 있습니다. 대안으로, 다른 조절기는 액체 레벨의 지속적인 PID 조정을 달성하기 위해 액체 레벨 상수 값 조정 시스템을 구성할 수 있습니다.

플로트 레벨 게이지의 원리, 특성 및 응용

1. 플로트 레벨 게이지

플로트 레벨 게이지의 구조는 주로 부력과 정자기장의 원리를 기반으로 설계 및 제작됩니다. 측정 매체에서 자석이 있는 플로팅 볼의 위치는 부력의 영향을 받으며, 액체 레벨의 변화는 자석 플로트의 위치 변경으로 이어집니다. 플로팅 볼의 자석과 센서(자석 스프링 스위치)는 회로에 직렬로 연결된 부품(예: 고정 저항)의 수를 변경하는 역할을 하여 계기 회로 시스템의 전기량을 변경합니다. 즉, 자기플로트의 위치변화는 전기량의 변화를 가져온다. 전기량의 변화를 측정하여 용기 내부의 액체 레벨을 반영합니다.

플로트 레벨 게이지는 다양한 산업 자동화 공정 제어에서 액체 레벨 측정 및 제어에 거의 적합하며 석유 처리, 식품 가공, 화학 산업, 수처리, 제약, 전력 등의 분야에서 액체 레벨 측정, 제어 및 검사에 널리 사용됩니다. , 제지, 야금, 선박 및 보일러. 플로트 레벨 게이지의 광범위한 적용은 다음 특성과 분리될 수 없습니다.

(1) 제품의 성능이 안정적이고 수명이 길다.

(2) 구조가 간단하고 설치, 사용, 유지관리가 용이하다.
