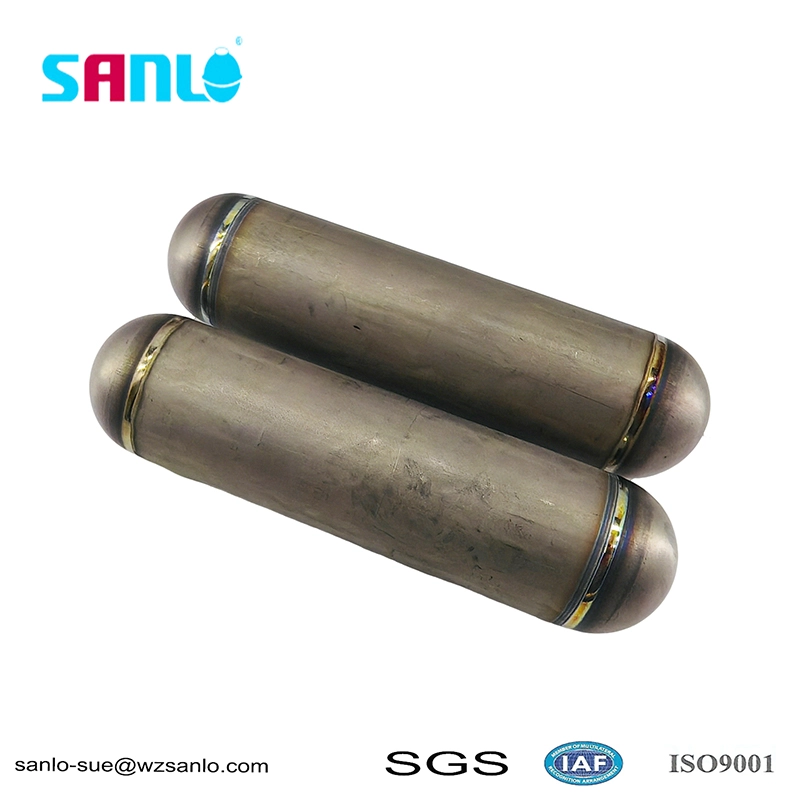

더 높은 압력의 50.8*200 Ti 플로트 볼이 극한 환경에서 액체 레벨 측정 정확도를 어떻게 향상합니까?

1. 고압 레벨 측정의 핵심 엔지니어링 과제

산업 환경에서 정확한 액체 레벨 측정은 작동 압력이 상승함에 따라 더욱 심화되는 엄청난 엔지니어링 과제를 제시합니다. 기존 플로트 기반 레벨 센서는 재료 변형, 부력 이동 및 기계적 마모로 인해 측정 무결성이 손상될 수 있는 10 MPa를 초과하는 압력을 받을 때 안정적인 성능을 유지하는 데 어려움을 겪는 경우가 많습니다. 그만큼50.8*200 더 높은 압력의 Ti 플로트 볼고급 소재 선택과 정밀 제조를 결합하여 이러한 문제를 직접적으로 해결합니다.

플로트 볼이 가압 용기 내에서 작동할 때 여러 물리적 현상을 주의 깊게 관리해야 합니다. 플로트 표면에 가해지는 정수압은 깊이와 시스템 압력에 비례하여 증가하며 잠재적으로 플로트의 변위 특성을 변경하는 치수 변화를 일으킬 수 있습니다. 또한 공정 유체의 밀도는 온도와 압력에 따라 달라질 수 있으며 이는 플로트가 경험하는 부력에 영향을 미칩니다. 이러한 요소는 레벨 측정의 정확성과 반복성을 종합적으로 결정합니다.

따라서 레벨 게이지 시스템을 설계하는 엔지니어는 공칭 작동 압력뿐만 아니라 정상 작동 중에 발생하는 압력 변동, 온도 변화 및 유체 특성 변화의 전체 범위를 고려해야 합니다. 이러한 다양한 조건에서 기하학적 프로필을 유지하는 플로트의 능력은 일관된 측정 출력을 위해 매우 중요합니다.

2. 플로트 볼 제작의 전략 소재로서의 티타늄

티타늄을 주재료로 선택50.8*200 더 높은 압력의 Ti 플로트 볼금속의 탁월한 기계적, 화학적 특성 조합에 뿌리를 두고 있습니다. 티타늄은 대부분의 엔지니어링 합금을 능가하는 무게 대비 강도 비율을 제공하므로 상당한 외부 압력을 견디면서 경량을 유지해야 하는 부품에 이상적인 후보입니다.

이 응용 분야에서 티타늄의 가장 중요한 장점 중 하나는 뛰어난 내식성입니다. 염화물이 풍부한 환경에서 구멍 및 틈새 부식이 발생할 수 있는 스테인레스 스틸과 달리 티타늄은 공격적인 화학적 공격으로부터 기본 금속을 보호하는 안정적인 자가 치유 산화물 층을 형성합니다. 이러한 특성은 다른 물질이 빠르게 분해되는 해수, 염수 또는 산성 공정 흐름과 관련된 응용 분야에서 특히 중요합니다.

또한 티타늄의 열팽창 계수는 다른 대체 재료보다 현저히 낮습니다. 이 특성은 온도 변화에 따라 플로트의 치수가 안정적으로 유지되도록 보장하여 측정 오류를 유발할 수 있는 변위량의 변화를 방지합니다. 또한 이 소재의 비자성 특성은 많은 레벨 게이지 설계에 사용되는 자기 커플링 시스템과의 간섭을 제거하여 플로트에서 외부 표시기로 안정적인 신호 전송을 보장합니다.

• 염화물 및 산을 포함한 공격적인 화학 환경에서 탁월한 내식성
• 과도한 질량 없이도 견고한 구조를 가능하게 하는 높은 중량 대비 강도 비율
• 낮은 열팽창 계수로 온도 범위 전반에 걸쳐 치수 안정성 보장
• 자기 레벨 게이지 시스템과의 간섭을 방지하는 비자성 특성
• 성능 저하 없이 장기간의 순환 작동을 지원하는 뛰어난 피로 저항

3. 정밀치수 및 부력특성

더 높은 압력의 50.8*200 Ti 플로트 볼의 숫자 지정은 성능 특성에 직접적인 영향을 미치는 정확한 치수 정보를 전달합니다. 50.8mm 직경과 200mm 길이는 표준 레벨 게이지 챔버 치수와의 호환성을 유지하면서 플로트의 변위량을 최적화하는 신중하게 계산된 비율을 나타냅니다.

플로트가 액체 수위 변화를 추적할 수 있도록 하는 상향 힘인 부력은 플로트의 물에 잠긴 부분에 의해 변위된 유체의 부피에 의해 결정됩니다. 반구형 또는 타원형 끝이 있는 원통형 플로트의 경우 총 변위량은 플로트의 전체 치수와 공정 유체 밀도의 함수입니다. 50.8*200 구성은 상대적으로 작은 레벨 변화에도 민감하게 반응하면서 플로트의 무게를 극복할 수 있는 충분한 부력을 생성하는 변위 볼륨을 제공합니다.

고압 응용 분야에서 공정 유체의 밀도는 일반적으로 압력에 따라 증가하며, 이는 결국 플로트에 작용하는 부력을 증가시킵니다. 전체 압력 범위에 걸쳐 정확한 레벨 표시를 보장하려면 시스템 교정 중에 이 현상을 고려해야 합니다. 제조 공정에서는 엄격한 치수 공차를 보장하므로 각 장치는 예측 가능한 시스템 동작을 가능하게 하는 일관된 부력 특성을 제공합니다.

4. 자기 플랩 레벨 게이지 시스템의 운영상의 이점

자기 플랩 레벨 게이지는 산업 응용 분야에서 가장 널리 사용되는 레벨 측정 기술 중 하나로, 측정 지점에서 전력을 공급하지 않고도 액체 레벨을 안정적이고 시각적으로 표시할 수 있습니다. 그만큼50.8*200 더 높은 압력의 Ti 플로트 볼이러한 시스템 내에서 감지 요소 역할을 하며 액체 레벨 변화를 자기 커플링을 통해 외부 표시기로 전달되는 기계적 동작으로 변환합니다.

플로트의 자기 시스템은 일반적으로 플로트 본체 내에 내장되거나 플로트와 함께 움직이는 자기 슬리브에 부착된 영구 자석으로 구성됩니다. 액체 레벨이 상승하거나 하강함에 따라 플로트가 게이지 챔버 내에서 수직으로 움직이고 플로트가 생성하는 자기장이 외부 자기 플랩 또는 연속 표시기를 작동시킵니다. 이 시스템의 정밀도는 달라붙거나 묶이지 않고 레벨 변화를 정확하게 추적하는 플로트의 능력에 따라 결정적으로 달라집니다.

이 응용 분야에서 티타늄 플로트를 구별하는 몇 가지 작동상의 이점이 있습니다. 첫째, 재료의 매끄러운 표면 마감과 내식성은 플로트 이동을 방해할 수 있는 침전물이나 스케일의 축적을 방지합니다. 둘째, 플로트의 일관된 부력은 히스테리시스를 최소화하면서 레벨 변화에 반응하여 상승 및 하강 레벨 조건 모두에서 정확한 추적을 제공합니다. 셋째, 플로트의 기계적 견고성 덕분에 급격한 레벨 변경이나 공정 혼란 중에 발생하는 유압력을 견딜 수 있습니다.

• 정확한 외부 표시를 위한 안정적인 자기 커플링 전송
• 마찰과 마모를 최소화하여 서비스 수명 연장
• 전체 작동 범위에서 레벨 변화에 대한 일관된 응답
• 다양한 자기 플랩 표시기 디자인과의 호환성
• 대체 플로트 재료에 비해 유지 관리 요구 사항 감소

5. 비교 분석: 티타늄 대 스테인레스 스틸 및 폴리머 플로트

고압 레벨 측정 응용 분야를 위한 플로트 볼을 선택할 때 엔지니어는 일반적으로 각각 뚜렷한 장점과 한계가 있는 여러 가지 재료 옵션을 평가합니다. 티타늄 플로트 볼은 특히 부식성 매체나 극한 작동 조건과 관련된 까다로운 응용 분야에서 선호되는 선택이 되는 특정 성능 틈새를 차지합니다.

스테인레스 스틸 플로트는 널리 사용되고 비용 효율적이지만 부식성이 강한 환경에서는 한계에 직면합니다. 염화물에 의한 응력 부식 균열 및 구멍은 특히 고온에서 스테인리스강 플로트의 무결성을 손상시킬 수 있습니다. 또한, 스테인리스강의 밀도가 높을수록 동일한 부력을 달성하기 위해 더 큰 플로트 부피가 필요하므로 공간이 제한된 게이지 챔버와의 호환성이 잠재적으로 제한됩니다.

PTFE 또는 PEEK로 만든 것과 같은 폴리머 플로트는 뛰어난 내화학성과 경량 구조를 제공합니다. 그러나 높은 온도와 압력에서 기계적 강도와 치수 안정성은 일반적으로 금속 대체재보다 열등합니다. 폴리머 플로트는 시간이 지남에 따라 공정 유체를 흡수하여 부력 특성을 변경하고 측정 정확도를 저하시킬 수도 있습니다.

티타늄 플로트는 프리미엄 폴리머의 내식성과 금속의 기계적 강도 및 치수 안정성을 결합합니다. 재료의 밀도가 낮기 때문에 표준 게이지 챔버에 맞는 소형 플로트 설계가 가능하며 안정적인 레벨 추적을 위한 충분한 부력을 제공합니다. 바닷물, 염수, 염소 또는 산성 공정 흐름과 관련된 응용 분야의 경우 티타늄은 스테인리스강과 비교할 수 없는 수준의 보호 기능을 제공합니다.
